Mikä on langanveto ja kuinka langanvetokoneet toimivat

Mikä on Piirustuslanka?

Vetolanka on prosessi, jossa metallitanko tai lanka pienennetään halkaisijaltaan pienemmäksi vetämällä se sarjan kartiomaisten muottien läpi jännityksen alaisena. Tuloksena on lanka, jolla on tiukemmat mittatoleranssit, parempi pintakäsittely ja paremmat mekaaniset ominaisuudet verrattuna alkuperäiseen tankoon. Tämä kylmätyöstöprosessi on olennainen kuparisähkölangan, teräskaapelin, alumiinijohtimien, ruostumattomien teräsjousien ja lukemattomien muiden rakennus-, auto-, elektroniikka- ja televiestintäteollisuudessa käytettyjen tuotteiden valmistuksessa.

Käytännössä halkaisijaltaan 6,5 mm:n terästanko voidaan vetää alas 0,10 mm:iin peräkkäisillä läpimenoilla, jolloin kokonaispinta-ala pienenee yli 99 %. Prosessi toimii, koska metalli on taipuisaa – se muuttaa muotoaan plastisesti murtumatta, kun sitä vedetään suuttimen läpi säädetyssä kulmassa ja nopeudella.

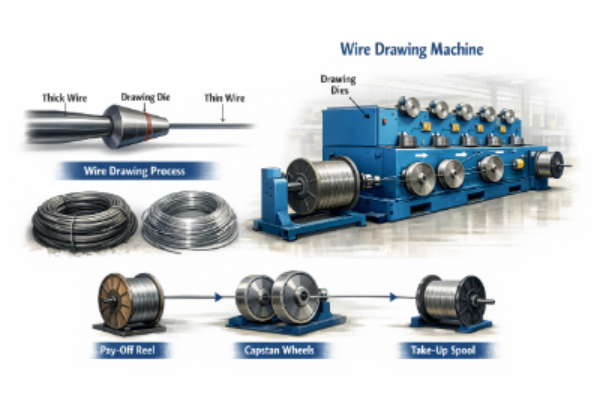

Kuinka langanvetoprosessi toimii askel askeleelta

Langanvetoprosessi noudattaa tarkasti määriteltyä sekvenssiä, joka muuntaa raakatankomassan valmiiksi langaksi, jolla on tarkat tiedot:

1. Tangon valmistelu: Tuleva sauva (yleensä 5,5–13 mm) puhdistetaan happopeittauksella tai mekaanisella kalkinpoistolla valssihilsettä ja suulakeja vahingoittavien oksidien poistamiseksi.
2. Osoittaa: Tangon toinen pää on kartiomainen (terävä) joten se voidaan pujota ensimmäisen muotin läpi ja tarttua vetopalkin avulla.
3. Voitelu: Lanka kulkee voiteluainelaatikon läpi (kuiva saippuajauhe, öljyemulsio tai märkä voiteluaine) kitkan ja meistin kulumisen vähentämiseksi.
4. Die piirustus: Lanka vedetään kovetetun suulakkeen läpi – tyypillisesti volframikarbidi painaville kooille ja monikiteinen timantti (PCD) hienolle langalle – mikä pienentää poikkileikkauspinta-alaa 10-30 % kulkua kohti.
5. Välihehkutus (tarvittaessa): Merkittävän kylmätyöskentelyn jälkeen lanka pehmennetään uunissa (teräkselle 600–900°C) sitkeyden palauttamiseksi ennen lisävetoa.
6. Puolaus: Valmis lanka kelataan keloille tai rullille kontrolloidulla kireydellä kuljetusta tai jatkokäsittelyä varten.

Jokainen stanssaus kovettaa metallia, mikä lisää vetolujuutta. Esimerkiksi korkeahiilinen teräslanka, joka on vedetty 2 mm:iin, voi saavuttaa vetolujuuden 1 800–2 200 MPa — paljon suurempi kuin alkuperäisen kuumavalssatun tangon 600–900 MPa.

Mikä on langanvetokone?

Langanvetokone on teollinen laite, joka mekanisoi ja automatisoi vetoprosessia vetäen lankaa yhden tai useamman muotin läpi säädetyllä nopeudella käyttämällä moottoroiduja vetolaitteita tai vetopalkoja. Nykyaikaiset koneet vaihtelevat yksisuulakkeista, joita käytetään raskaiden sauvojen rikkomiseen, 25-suulakkeisiin jatkuvatoimisiin hienolanganvetokoneisiin, jotka pystyvät tuottamaan hiusta ohuempaa lankaa yli 3 000 m/min nopeuksilla.

Langanvetokoneet luokitellaan materiaalin (teräs, kupari, alumiini), langan halkaisija-alueen, vetokulkujen lukumäärän (suuttimet) ja käyttökokoonpanon mukaan. Oikean konetyypin valinta määrää suoraan tuottavuuden, langan laadun ja energiankulutuksen.

Lankavetokoneiden päätyypit

Eri sovellukset vaativat erilaisia konekokoonpanoja. Alla olevassa taulukossa on yhteenveto yleisimmistä tyypeistä:

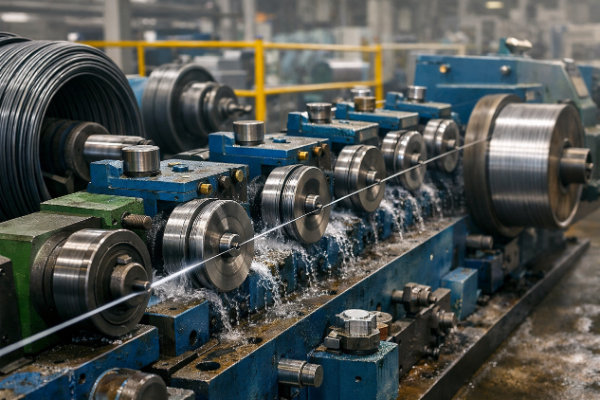

Kuivat vs. märkäpiirustuskoneet

Voitelumenetelmä jakaa koneet kahteen suureen perheeseen. Kuivapiirustuskoneet käytä jauhemaisia voiteluaineita (saippuaa, kalkkia, booraksia) ja ne ovat vakiona noin 0,5 mm:n teräslangalle. Märkävetokoneet upota sekä suuttimet että vetoketjut öljy-vesi-emulsioon, mikä mahdollistaa hienon ja erittäin hienon langan vedon erittäin suurilla nopeuksilla erinomaisella jäähdytyksellä ja muotin käyttöiällä.

Lankavetokoneen tärkeimmät osat

Koneen anatomian ymmärtäminen auttaa käyttäjiä ongelmien vianmäärityksessä ja optimoimaan suorituskykyä:

• Piirustuspuikko: Ydintyökalu on teräskoteloon asennettu kärki (volframikarbidi tai PCD-timantti). Muotin geometria (lähestymiskulma tyypillisesti 6–15°, laakerin pituus) määrää muodonmuutosten laadun ja muotin käyttöiän.
• Ohjauspyörän/lohkon piirustus: Pyörivä rumpu, joka käyttää jännitystä vetääkseen langan muotin läpi. Halkaisija ja pinnan viimeistely vaikuttavat langan kääreeseen ja liukumiseen.
• Maksuteline: Pitää ja ohjaa syöttökelaa pitäen oikeanlaisen takajännityksen estämään kelan romahtamisen tai langan taipumisen sisääntulon yhteydessä.
• Voitelujärjestelmä: Suulakelaatikot kuiviin koneisiin tai kierrätysemulsiosäiliö suodatuksella märkäkoneisiin. Likaantunut voiteluaine aiheuttaa pintavikoja ja katkeaa lankaa.
• Vastaanotto/kelaus: Kelaa valmiin langan puoloihin tai keloihin kontrolloidulla kireydellä. Tarkkuusajo varmistaa tasaisen kerroskäämityksen.
• Ajojärjestelmä: Vaihtovirtataajuusmuuttajat (VFD) mahdollistavat tarkan vetoakselin nopeuden ohjauksen ja nopeuden synkronoinnin useiden piirustuslohkojen välillä, mikä on ratkaisevan tärkeää johtimien katkeamisen välttämiseksi.
• Jäähdytysjärjestelmä: Vesijäähdytteiset vetokannattimet tai muottipitimet poistavat muodonmuutosten ja kitkan aiheuttaman lämmön, mikä suojaa langan ominaisuuksia ja muotin geometriaa.

Langanvetotyökalun suunnittelu ja pinta-alan pienentäminen

Suulake on kriittisin kulutustarvike langanvetämisessä. Sen geometria säätelee muodonmuutostehokkuutta, pinnan laatua ja langan mekaanisia ominaisuuksia.

Die Zones

Tavallisessa piirustusmuotissa on neljä erillistä vyöhykettä:

• Sisäänkäynti/kelloalue: Ohjaa langan suuttimeen ilman terävää kosketusta.
• Lähestymis-/vähennysvyöhyke: Kulma pinta (tyypillisesti 2α = 12–24° kokonaiskulma teräkselle), jossa todellinen halkaisija pienenee.
• Suuntima/maavyöhyke: Lyhyt yhdensuuntainen osa, joka mitoittaa langan lopulliseen halkaisijaan ja parantaa pyöreyttä. Tyypillinen pituus on 25–35 % poistumishalkaisijasta.
• Poistumis-/selkä helpotusalue: Estää langan naarmuuntumisen ulostulossa ja helpottaa voitelukalvon poistamista.

Alueen vähennys passia kohti

Pinta-alan vähennys (r) lasketaan seuraavasti: r = (A₀ − A1) / A₀ × 100 % , jossa A0 on tulopoikkileikkaus ja A1 on ulostulon poikkileikkaus. Tyypilliset arvot ovat:

• Pehmeä kupari ja alumiini: 20-35 % per passi
• Vähähiilinen teräs: 15-25 % per passi
• Korkeahiilinen tai ruostumaton teräs: 10-18 % per passi
• Erittäin hieno lanka (jalometallit): 5–12 % per passi

Liiallinen vähennys kulkua kohden lisää keskipurkausvirheiden ja langan katkeamisen riskiä, erityisesti korkeahiilisessä materiaalissa.

Langanvetokoneen nopeus ja tuotantoteho

Koneen nopeus on yksi tärkeimmistä sekä tuottavuuteen että langan laatuun vaikuttavista parametreista. Vetonopeus vaihtelee suuresti riippuen materiaalista ja langan koosta:

Nopeat koneet vaativat suhteellisesti kehittyneitä voitelu-, jäähdytys- ja suulakemateriaaleja tasaisen laadun ylläpitämiseksi. Nopeuden lisääminen vain 20 % ilman riittävää jäähdytystä voi nostaa muotin lämpötilaa 80–120 °C , nopeasti kiihtyvä kuluminen.

Yleisiä langanvetovirheitä ja niiden ehkäisyä

Jopa hyvin huolletut koneet voivat tuottaa viallista lankaa, jos prosessiparametrit ajautuvat. Vian syiden tunnistaminen nopeuttaa korjaavia toimia:

• Johdon katkeaminen: Useimmiten syynä on liiallinen pienennys ajokohtaisesti, kuluneet tai väärän kokoiset meistit, tulevan tangon pintasaumat tai riittämätön voitelu. Yli 1 murto per tonni on merkki systeemisestä ongelmasta.
• Halkaisijan vaihtelu (ovaliteetti): Johtuu kuluneesta meistinlaakerialueesta, epätasaisesta vetoakselin jännityksestä tai tärinästä. Kuparimagneettilanka, jonka soikeus on yli 0,5 %, aiheuttaa eristysvirheitä moottoreissa.
• Pinnan naarmut ja saumat: Syynä muotin kolhuista, saastuneesta voiteluaineesta tai muottikotelossa olevista roskista. Kriittinen ruostumattomalle teräkselle ja lääketieteelliselle langalle.
• Keskimurtumat (Chevron-halkeamat): Pinnalla näkymättömät sisäiset murtumat, jotka johtuvat korkeista muottikulmista yhdistettynä alhaiseen supistukseen. Erityisen vaarallinen esijännitetyssä betonilangassa.
• Jäännösjännityshalkeilu: Liiallinen kylmätyöstö ilman välihehkutusta luo suuria sisäisiä jännityksiä, jotka aiheuttavat viivästynyttä halkeilua keloissa vedon jälkeen.

Materiaalit, joita yleisesti käsitellään langanvetokoneilla

Langanvetokoneet käsittelevät monenlaisia metalleja, joista jokaisella on omat haasteensa:

• Vähähiilinen teräs (≤0,10 % C): Käytetään nauloihin, verkkoon, piikkilankaan ja yleiseen suunnitteluun. Suuri sitkeys mahdollistaa suuret vähennykset kulkua kohti.
• Korkeahiilinen teräs (0,60–0,95 % C): Käytetään jousilangalle, renkaan helmelle, PC-nauhalle ja köydille. Vaatii patentoinnin (lämpökäsittelyn) tiukan hallinnan ennen piirtämistä vaaditun mikrorakenteen saavuttamiseksi.
• Ruostumaton teräs: Työ-kovettuu erittäin nopeasti; vaatii toistuvaa hehkutusta ja erikoisvoiteluaineita (kloorattuja öljyjä tai oksalaattipinnoitusta).
• Kupari ja kupariseokset: Suurin volyymi vedetty ei-rautalanka maailmanlaajuisesti. Pehmeä kupari ei vaadi päästöjen välistä hehkutusta kohtuullisiin pelkistyksiin, mutta se on hehkutettava sähkölaatujen johtavuuden ylläpitämiseksi.
• Alumiini ja alumiiniseokset: Piirretty ilmajohtoihin (AAC, AAAC, ACSR johtimet) ja rakennusjohtoihin. Alhainen lujuus vaatii lempeämpiä muottikulmia ja huolellista kireyden hallintaa.
• Volframi ja molybdeeni: Piirretty lamppujen filamentteihin ja korkean lämpötilan sovelluksiin; vaatii korotetun lämpötilan vetoa ja timanttimuotteja.

Lankavetokoneen valinta: tärkeimmät arvioitavat tekijät

Langanvetokoneen ostaminen tai määrittäminen edellyttää muutakin kuin halkaisijaalueen vastaamista. Arvioi nämä parametrit huolellisesti ennen sitoutumista:

• Suurin vetovoima (kN): Sen on ylitettävä langan poikkileikkauksen myötölujuus ensimmäisessä muotin ulostulossa. Alimittaiset koneet rikkovat johdon tai pysähtyvät kuormituksen alaisena.
• Piirustuspassien määrä: Enemmän kulkua mahdollistaa hienomman lopullisen halkaisijan ja paremman työn jakautumisen muottia kohti, mutta lisää koneen jalanjälkeä ja pääomakustannuksia.
• Ajotyyppi ja ohjaus: VFD-ohjatut taajuusmuuttajat tarjoavat tasaisen nopeuden rampin ja synkronoinnin. Vanhemmat liukukytkinjärjestelmät ovat alttiita jännityspiikkeille, jotka rikkovat hienon langan.
• Jäähdytysteho: Varmista, että vetoketjun jäähdytys ja voiteluaineen jäähdytys voivat pitää lämpötilat rajoissa suurimmalla tuotantonopeudella.
• Vanteen vaihtoaika: 3 mm:n teräslankaa nopeudella 10 m/s tuottavassa monisuulakekoneessa 10 minuutin meistinvaihto vastaa karkeasti 6000 m menetetty tuotanto . Nopeasti vaihdettavat muotinpitimet vähentävät merkittävästi seisokkeja.
• Automaatio ja valvonta: Nykyaikaisissa koneissa on laserhalkaisijamittareita, jännitysantureita ja PLC-säätimiä, jotka havaitsevat katkokset ja parametrien poikkeamat reaaliajassa ja vähentävät romun määrää 15–30 % verrattuna manuaalisesti valvottuihin koneisiin.

Langanveto vs. muut metallinmuovausprosessit

Johdinveto sekoitetaan joskus siihen liittyviin prosesseihin. Erojen ymmärtäminen selventää, milloin kutakin menetelmää sovelletaan:

• Johdinveto vs. suulakepuristus: Suulakepuristuksessa metalli työnnetään muotin läpi; piirtämisessä sitä vedetään. Piirustus tuottaa paremman mittatarkkuuden ja työstökarkaisun; suulakepuristus on edullinen ei-muovaille metalliseoksille ja onteloille profiileille.
• Langanveto vs. valssaus: Rullauksessa käytetään telojen välistä puristusta, mikä sopii litteille tuotteille ja suurille tangoille. Piirustus on suositeltava pyöreälle langalle, jonka pituus on alle noin 8 mm, jolloin muotin rajoitus varmistaa tarkan pyöreyden.
• Johdinveto vs. lyönti: Swaging käyttää säteittäisiä vasaran iskuja halkaisijan pienentämiseen, mikä on suositeltua kartiomaisille tuotteille tai materiaaleille, jotka ovat herkkiä vetojännitykselle stanssauksen aikana.

Pitkän langan tuottamiseen tiukan halkaisijan toleranssilla (±0,005 mm saavutettavissa hienolla kuparilla) langanveto progressiivisten meistien kautta on edelleen tehokkain ja kustannustehokkain kylmämuovausmenetelmä.
