Johdinvetokoneiden selitys: miten ne toimivat, mitä tyyppejä on olemassa ja kuinka valita oikea

Mitä langanvetokone tekee – ja miksi sillä on merkitystä

Langanvetokone pienentää metallitangon tai langan halkaisijaa vetämällä sitä sarjan asteittain pienempien muottien läpi jännityksen alaisena. Tulos on lanka, jolla on tarkka halkaisija, paremmat mekaaniset ominaisuudet ja tasaisempi pintakäsittely – ominaisuuksia, joita ei voida luotettavasti saavuttaa pelkällä valssauksella tai suulakepuristamalla.

Langanveto on perusprosessi lähes jokaisen nykyaikaisen valmistuksen lankatuotteen takana — sähköjohtimista ja autokaapeleista jousiteräkseen, kirurgisiin ompeleisiin ja pianolankaan. Kone, joka alkaa 5,5 mm:n terästangosta, voi pienentää sen 0,1 mm:iin tai hienompaan peräkkäisillä vetokerroilla, joista jokainen poistaa kontrolloidun prosenttiosuuden poikkileikkausalasta.

Oikean valinta langanvetokone — olipa kyseessä kupari, alumiini, teräs tai erikoisseokset — riippuu prosessimekaniikasta, koneen kokoonpanoista, suutinsuunnittelusta, voiteluvaatimuksista ja sovelluksesi vaatimista lopullisista lankamäärityksistä. Tämä opas kattaa kaikki osa-alueet tarkkuudella, jota tarvitaan tietoon perustuvan laitepäätöksen tekemiseen.

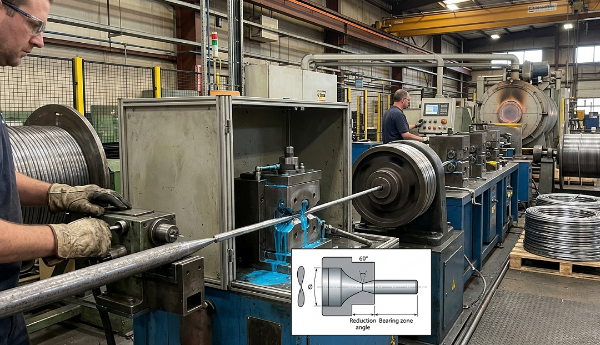

Johdinvetoprosessi: askel askeleelta

Piirustusprosessi noudattaa johdonmukaista mekaanista logiikkaa piirrettävästä materiaalista riippumatta. Kunkin vaiheen ymmärtäminen auttaa diagnosoimaan ongelmia ja optimoimaan tulosteen laadun.

1. Osoittaa: Tangon etupää on kartiomainen – joko lyömällä, valssaamalla tai hiomalla – joten se voidaan pujota muotin aukon läpi ja tarttua vetokannattimella tai lohkolla.
2. Kuoren sisäänpääsy: Terävä lanka menee muotin kelloon (sisääntulokartioon), joka ohjaa sen lähestymiskulmaan, jossa muodonmuutos alkaa.
3. Vähennysalue: Lanka puristuu säteittäisesti kokoon, kun se kulkee muotin laakerialueen läpi. Poikkileikkausala pienenee, kun pituus kasvaa suhteessa. Alennukset per pass vaihtelevat tyypillisesti 15–25 % teräkselle ja aina 30–35 % pehmeämmille metalleille, kuten kupari ja alumiini .
4. Laakerialue: Lyhyt lieriömäinen osa, joka ohjaa lopullista halkaisijaa ja pinnan viimeistelyä.
5. Selän helpotus: Hieman kartio suulakkeen ulostulossa, joka estää lankaa takertumasta sen lähteessä.
6. Käämitys: Vedetty lanka kelataan vetoketjulle tai kelalle seuraavaa ajoa tai lopullista pakkausta varten.

Jokainen kulku muotin läpi kovettaa lankaa plastisen muodonmuutoksen vuoksi. Materiaalien, kuten korkeahiilisen teräksen ja ruostumattoman teräksen, välihehkutus (pehmennys lämpökäsittelyn avulla) saatetaan vaatia usean ajon jälkeen sitkeyden palauttamiseksi, ennen kuin vetoa voidaan jatkaa. Kupari ja alumiini sallivat yleensä enemmän pelkistämistä ennen kuin hehkutusta tarvitaan.

Lankavetokoneiden päätyypit

Langanvetokoneet luokitellaan ensisijaisesti vetopalojen lukumäärän (yksittäinen vs. monivaiheinen), näiden lohkojen järjestelyn sekä käsiteltävän materiaalityypin ja lankamitan mukaan. Jokainen kokoonpano sopii eri tuotantoskenaarioihin.

Yksiosaiset (yksisuulake) piirustuskoneet

Yksinkertaisin kokoonpano: yksi meisti, yksi vetoakseli. Tanko kulkee yhden muotin läpi ja kiertyy pyörivälle rummulle. Yksilohkokoneita käytetään raskas lanka- ja sauvaveto — tyypillisesti pienentää tangon 5–12 mm:stä 2–4 mm:iin yhdellä vedolla. Ne ovat yleisiä ensimmäisenä vaiheena usean koneen piirustuslinjassa, ja niitä käytetään myös erikoissovelluksissa, joissa tarvitaan usein muottien vaihtoja.

Raskaassa sauvassa työskenteleville yksilohkokoneille vetonopeudet ovat tyypillisesti 1-5 metriä sekunnissa . Etuna on mekaaninen yksinkertaisuus ja asennuksen helppous; rajoitus on, että vain yksi vähennys saavutetaan koneen läpikulkua kohden.

Monivaiheiset (jatkuvat) piirustuskoneet

Monivaihekoneet pujottavat langan useiden meistien ja vetopuomien läpi yhdellä jatkuvalla kierrolla. Jokainen vetopyörä pyörii nopeammin kuin edellinen kompensoidakseen langan lisääntyneen nopeuden ja pituuden jokaisen pienennyksen jälkeen. Nämä koneet ovat langanvetämisen työhevosia – yksi 12-suulake kestää 5,5 mm:n tangon ja vetää sen alle 1 mm:n syvyyteen pysähtymättä.

Nykyaikaiset monipäästökoneet hienolle kuparilangalle voivat saavuttaa ylittäviä poistumisnopeuksia 30 metriä sekunnissa , joidenkin nopeiden hienolankakoneiden saavuttaessa 40-50 m/s . Koneen meistien lukumäärä vaihtelee tyypillisesti 6 - 25 lopullisesta mittasta ja materiaalista riippuen.

Märkäpiirustuskoneet

Märkävetokoneissa suuttimet ja vetokannattimet upotetaan kokonaan nestemäiseen voiteluaine-jäähdytysnesteeseen. Tämä on vakiokokoonpano hieno ja erittäin hieno langanveto — halkaisijat alle noin 0,5 mm — joissa suurilla vetonopeuksilla syntyvä lämpö vahingoittaisi muuten lankaa tai suulakkeita. Märkäkoneet ovat hallitsevia magneettilangan, tietoliikennelangan ja hienon ruostumattoman teräslangan tuotannossa.

Kuivapiirustuskoneet

Kuivavetokoneet käyttävät jauhemaisia tai tahnaisia voiteluaineita nestemäisten kylpyjen sijaan. Niitä käytetään keskipitkästä karkeaan lankaan , erityisesti teräslanka alueella 0,5–5 mm, jossa kuivat voiteluaineet, kuten natrium- tai kalsiumstearaatti, tarjoavat riittävän voitelun ilman nestejärjestelmän aiheuttamia komplikaatioita. Teräsrengasjohto ja jousilanka valmistetaan yleisesti kuivavetolaitteilla.

Suoraviivaiset piirustuskoneet

Suoralinjaisessa koneessa lanka kulkee vaakasuunnassa muottien läpi kietoutumatta välipyörien ympärille. Tämä eliminoi rummun ympärille käämityksen aiheuttaman taivutusjännityksen, jolloin suoraviivaiset koneet ovat suositeltavia kovia, hauraita tai arvokkaita materiaaleja — kuten volframi, molybdeeni, titaanilanka ja hitsauselektrodilanka — joissa taivutusväsymys vetämisen aikana aiheuttaisi katkeamista.

Langanvetokoneen tekniset tiedot sovellusten mukaan

Dies: komponentti, joka määrittää langan laadun

Piirustuspuikko on prosessin sydän. Muotin geometria, materiaali ja pinnan viimeistely määräävät suoraan langan halkaisijan toleranssin, pinnan laadun ja muotin käyttöiän. Huonosti määritelty tai kulunut suulake tuottaa lankaa, joka on toleranssin ulkopuolella, karkea tai altis rikkoutua.

Die materiaalit

• Volframikarbidi: Vakiomuottimateriaali useimpiin teräs- ja keskivaijerisovelluksiin. Erinomainen kulutuskestävyys, kustannustehokas, saatavana useissa eri laatuluokissa. Tyypillinen käyttöikä piirustus hiiliteräslanka: 200-500 kg lankaa per muotti riippuen langan kovuudesta ja vähennyksestä.
• Monikiteinen timantti (PCD): Käytetään kuparin ja jalometallien hieno- ja ultrahienolangan vetämiseen. Dramaattisesti pidempi käyttöikä kuin kovametalli - usein 10-50× pidempi — perustella suuren volyymin hienolangatuotannon huomattavasti korkeammat kustannukset.
• Luonnollinen timantti: Käytetään edelleen hienoimpiin, alle noin 0,05 mm:n lankamittauksiin, joissa luonnontimantin kristallografinen täydellisyys tarjoaa pintaviimeistelyt ja mittatoleranssit, joita synteettiset vaihtoehdot eivät pysty vastaamaan.
• Keramiikka: Käytetään erityissovelluksissa, kuten ruostumattoman teräksen tai titaanin vetämisessä, missä langan ja karbidin välinen kemiallinen reaktiivisuus aiheuttaisi nopeutettua kulumista.

Die Kulma ja vähennysaikataulu

Muotin lähestymispuolikulma - muotin akselin ja kartiomaisen supistusalueen välinen kulma - vaihtelee tyypillisesti 6° - 12° useimpiin sovelluksiin. Pienempi kulma vähentää vetovoimaa ja muotin kulumista, mutta lisää kosketuspituutta ja kitkaa. Suurempi kulma lyhentää kosketusta, mutta lisää redundanttia muodonmuutosta, mikä nostaa langan lämpötilaa ja kovettumisnopeutta. Optimaalinen kulma tietylle materiaalille ja pienennykselle määritetään empiirisesti, ja se on tiiviisti pidetty parametri kaupallisissa langanvetotoiminnoissa.

Vähennysaikataulu – kuinka paljon pinta-alaa on vähennetty kullekin suulakkeelle monikierroskoneessa – on tasapainotettava siten, että yksikään suulake ei ylikuormita koneen toimiessa huipputeholla. Tyypilliset pinta-alavähennykset passia kohti ovat 17–22 % teräkselle ja 20-30 % kuparille . Näiden kynnysarvojen yli työntäminen lisää langan katkeamistaajuutta ja meistin kulumista eksponentiaalisesti.

Voitelu: Kriittinen koneen suorituskyvyn ja langan laadun kannalta

Voitelu langanvetossa palvelee kolmea tehtävää: vähentää langan ja muotin välistä kitkaa, poistaa muodonmuutosten ja kitkan aiheuttamaa lämpöä sekä estää hitsaamisen tai hankaamisen langan pinnan ja muotin materiaalin välillä. Väärä voitelu on yleisin yksittäinen syy ennenaikaiseen meistinvikaan, liiallisiin langan katkeamiseen ja huonoon pinnan laatuun.

• Kuivavoiteluaineet (saippuajauheet): Natriumstearaatti ja kalsiumstearaatti ovat yleisimpiä kuivavoiteluaineita teräslangan vetämiseen. Lanka on esipäällystetty kalkki- tai booraksikantajakerroksella, joka reagoi saippuan kanssa muodostaen sinkkisaippuakalvon muotin rajapinnalle. Tehokas sauvojen ja keskipitkän langan rikkoutumiseen, mutta ei sovi hienolle langalle.
• Märkävoiteluaineet (emulsiot ja puhtaat öljyt): Vesipohjaiset emulsiot, jotka sisältävät synteettisiä voiteluaineiden lisäaineita, ovat vakiona märkävetokoneissa. Keskittyminen säilyy tyypillisesti välillä 3 ja 10 tilavuusprosenttia , jonka pH on säädetty välillä 8,5-9,5 bakteerien kasvun ja korroosion estämiseksi. Puhtaita öljyjä (emulgoimattomia) käytetään erityisiin ruostumattomiin ja erikoisseossovelluksiin.
• Metalliset pinnoitteet: Erittäin hiilipitoiselle teräkselle (renkaan naru, PC-lanka) sauva pinnoitetaan messingillä tai sinkillä galvanoimalla tai kuumapatentointia ennen vetämistä. Nämä metalliset pinnoitteet toimivat kiinteinä voiteluaineen kantajina ja kuluvat vedon aikana muodostaen ohuen voitelukalvon muotin rajapinnalle.

Tärkeimmät tekijät lankavetokonetta valittaessa

Langanvetokoneen ostaminen tai määrittäminen edellyttää useiden teknisten parametrien sovittamista tuotantovaatimuksiisi. Nämä ovat tekijät, jotka vaikuttavat eniten tuotannon laatuun, käyttökustannuksiin ja sijoitetun pääoman tuottoprosenttiin:

Materiaali- ja langanmittausalue

Määritä tulo- ja lähtöhalkaisijaalueesi ennen minkään koneen arviointia. Kuparihienolangan vetämiseen optimoitu kone ei sovellu terästankojen rikkoutumiseen ja päinvastoin. Jos tuotevalikoimasi kattaa leveän ikkunan – esimerkiksi 5 mm:stä 0,3 mm:iin – tarvitset todennäköisesti kaksi konetta sarjassa yhden yksikön sijaan.

Moottorin teho ja vetovoima

Vetovoima on verrannollinen langan poikkileikkauspinta-alaan, materiaalin myötörajaan ja kokonaispinta-alan pienenemiseen kulkua kohti. Moottorin tehon alimitoitus johtaa jumiutumiseen ja liiallisiin johtojen katkeamiseen; ylimitoitus hukkaa pääomaa ja energiaa. Keskikokoisissa teräslankakoneissa, jotka käsittelevät 1–3 mm lankaa, asennettu moottorin teho vaihtelee tyypillisesti 15 kW - 75 kW per piirtolohko riippuen kulkujen määrästä ja vetonopeudesta.

Nopeudensäätö ja synkronointi

Monikierroskoneissa jokaisen vetoakselin nopeus on synkronoitava tarkasti oikean vastajännityksen ylläpitämiseksi kulkujen välillä. Nykyaikaiset koneet käytössä taajuusmuuttajat (VFD), joissa on suljetun silmukan jännityksensäätö jokaisessa lohkossa, mikä mahdollistaa automaattisen säädön langan venymän vaihteluiden mukaan. Vanhemmissa koneissa käytetään mekaanisia nopeussuhteita, jotka vaativat manuaalista viritystä, kun vaihdat lankalaatuja tai muottiaikatauluja.

Inline hehkutusominaisuus

Kupari- ja alumiinilangan vetämisessä jatkuva linjahehkutus – valmiin langan ohjaaminen lyhyen resistiivisen kuumennusvyöhykkeen läpi ennen vastaanottokelaa – palauttaa sitkeyden ilman erillistä uunihehkutusjaksoa. Inline-hehkutus voi poistaa koko erillisen käsittelyvaiheen , mikä vähentää merkittävästi tuotannon läpimenoaikaa ja energiakustannuksia tuotettua lankakiloa kohden. Tarkista, onko koneen poistumisnopeus yhteensopiva kohdeseoksen riittävän hehkutuksen edellyttämän lämpöviipymisajan kanssa.

Katkosten tunnistus ja automaattinen uudelleenkäynnistys

Langan katkeaminen on väistämätön osa vetotoimintoja, erityisesti suurilla nopeuksilla käytävissä hienolankakoneissa. Katkon kustannusvaikutus riippuu pitkälti siitä, kuinka nopeasti kone pysähtyy ja kuinka nopeasti käyttäjä pystyy pujottamaan ja käynnistämään uudelleen. Nykyaikaisiin koneisiin kuuluu mm optiset tai kosketuspohjaiset katkosilmaisimet jotka pysäyttävät koneen millisekuntien sisällä katkosta ja joissakin malleissa ne voivat langoittaa automaattisesti uudelleen ja käynnistää sen uudelleen ilman käyttäjän väliintuloa. Nopeassa hienolankakoneessa, joka toimii nopeudella 40 m/s, uudelleenkierteitysajan lyhentäminen 15 minuutista 2 minuuttiin voi palautua satoja tuotantotunteja vuodessa yhdellä koneella.

Yleiset langanveto-ongelmat ja niiden syyt

Diagnostinen tietämys yleisistä piirustusongelmista vähentää seisokkeja ja romua. Useimmat viat juontavat juurensa johonkin kolmesta lähteestä: muotin kunto, voiteluhäiriö tai materiaalin epäjohdonmukaisuus.

• Usein katkeavat johdot: Useimmiten syynä on liiallinen vähennys ajoa kohti, kuluneet tai halkeilevat meistit, riittämätön voitelu tai kovia kohtia tulevassa tangossa, jotka johtuvat erottelusta tai väärästä valssauskäytännöstä. Tarkista ensin muotin kunto ja tarkista sitten vähennysaikataulu.
• Pinnan uurre- tai meistinlinjat: Osoittaa muotin kulumista, muotin pinnan likaantumista tai voiteluaineen hajoamista. Vaihda suutin ja huuhtele voitelujärjestelmä. Osoittamaton pisteytys leviää loppupään suulakkeisiin ja heikentää tuotteen koko pituutta.
• Halkaisijan vaihtelu langan varrella: Voi johtua jännityksen vaihteluista (tarkista VFD-kalibrointi ja vetoakselin pinnan kunto), kuluneista laakerivyöhykkeistä muotteissa tai epäyhtenäisestä sisääntulevan tangon halkaisijasta.
• Liiallinen lämmöntuotto: Viittaa voitelun riittämättömyyteen, voiteluainejärjestelmän jäähdytyskapasiteetin liialliseen vetonopeuteen tai materiaalin lämpötoleranssin ylittävään ajokertaan. Kuparilangan lämpötilan suuttimen ulostulossa tulisi yleensä pysyä alle 150 °C pinnan hapettumisen estämiseksi.
• Kelaus- tai valuongelmat kelatussa langassa: Vetoprosessin jäännösjännitys voi saada langan ponnahtamaan irti kelasta tai muodostamaan epäjohdonmukaisia keloja. Viimeisen vetorullan takajännityksen säätäminen tai oikaisurullan lisääminen ennen kelaa ratkaisee yleensä tämän.
