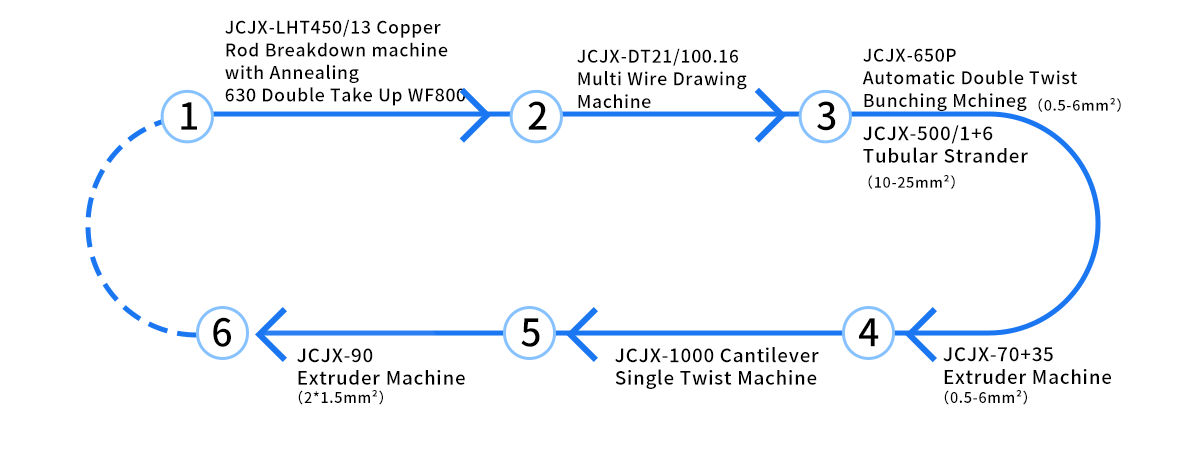

Laitteen yleinen suunnittelu on seuraava:
1. LHT450/13 kuparitangon jakokone hehkutuksella Veto 8 mm:n kuparilangasta 1,2–3,5 mm:iin

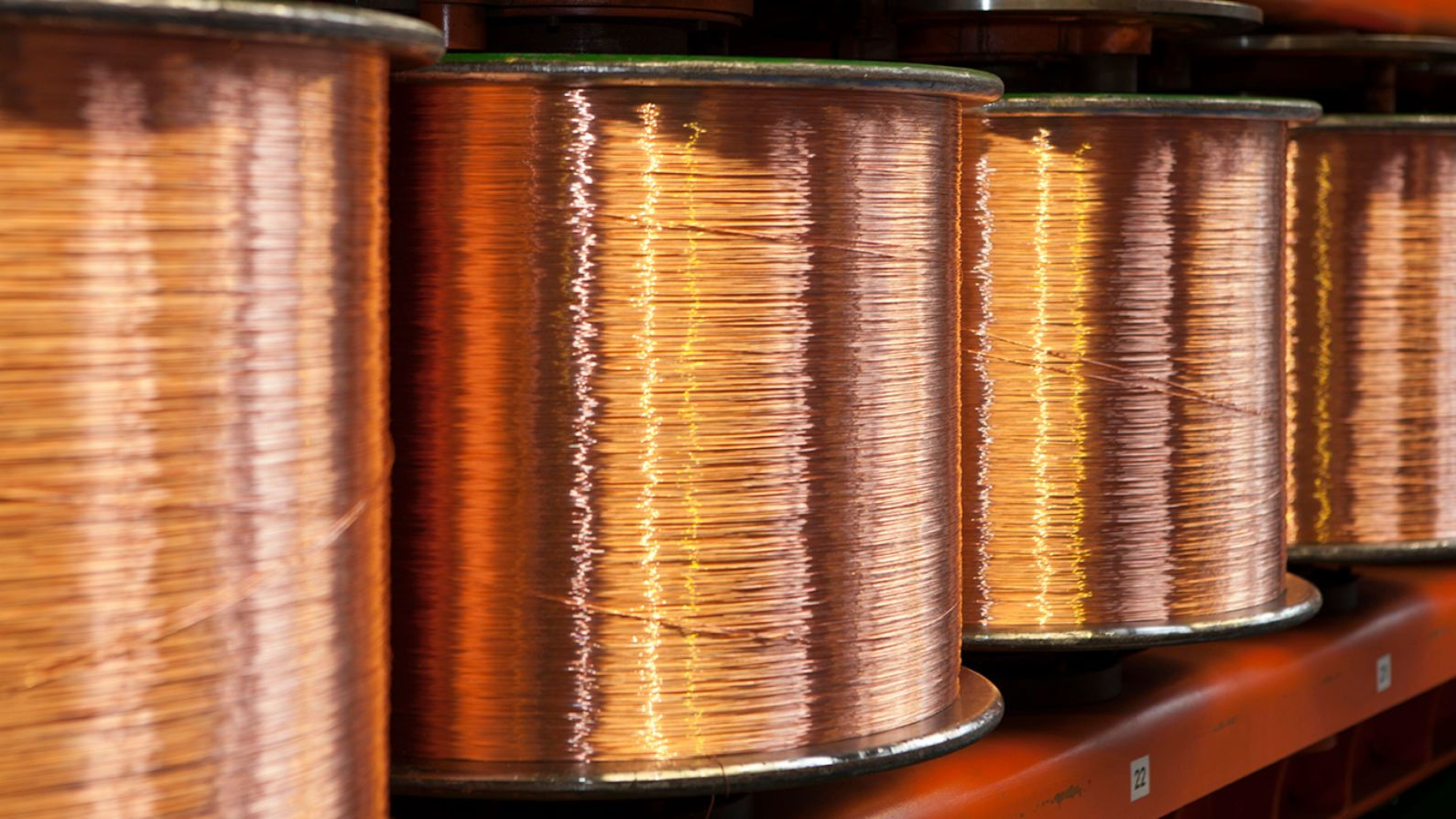

2. JCJX-DT21/100.16 monilanganvetokone Tuottaa 0,15–0,5 mm:n ohuita lankoja

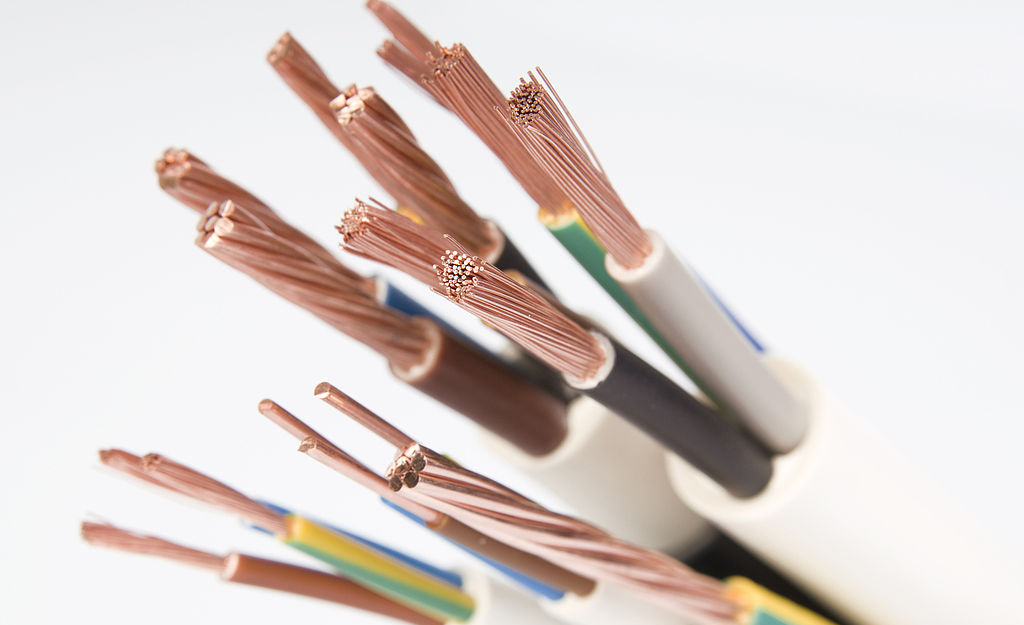

3. JCJX-650P automaattinen kaksoiskierretty nippukone Kierrä 19–84 johtoa tuottaaksesi pehmeitä kierrettyjä johtimia, joiden koko on 0,5–6 mm²

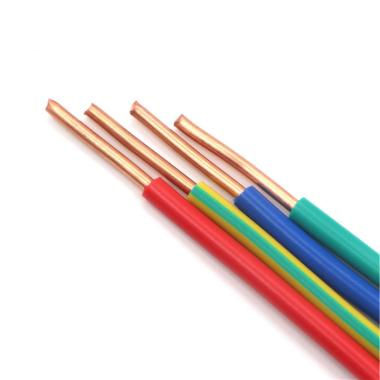

4. JCJX-70 35 ekstruuderikone Eristepuristus 0,5–6 neliölangalle

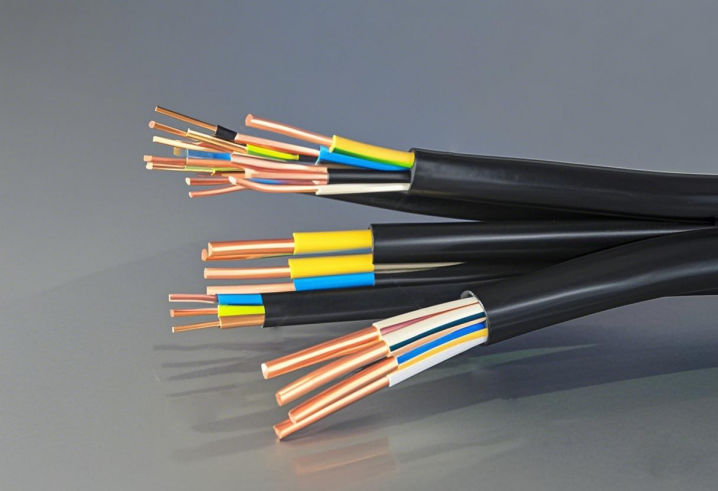

5. JCJX-1000Cantilever Single Twist Machine Säikeiset 2–5-sydämiset eristetyt johdot

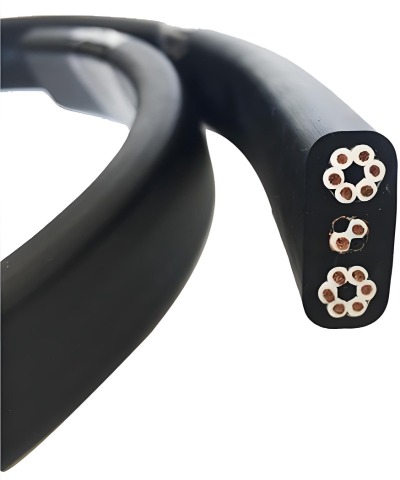

6. JCJX-90-ekstruuderikone Varmista suojavaippa 2–5-sydämiselle kaapelille ja 2*1,5 mm2:n litteälle johdolle

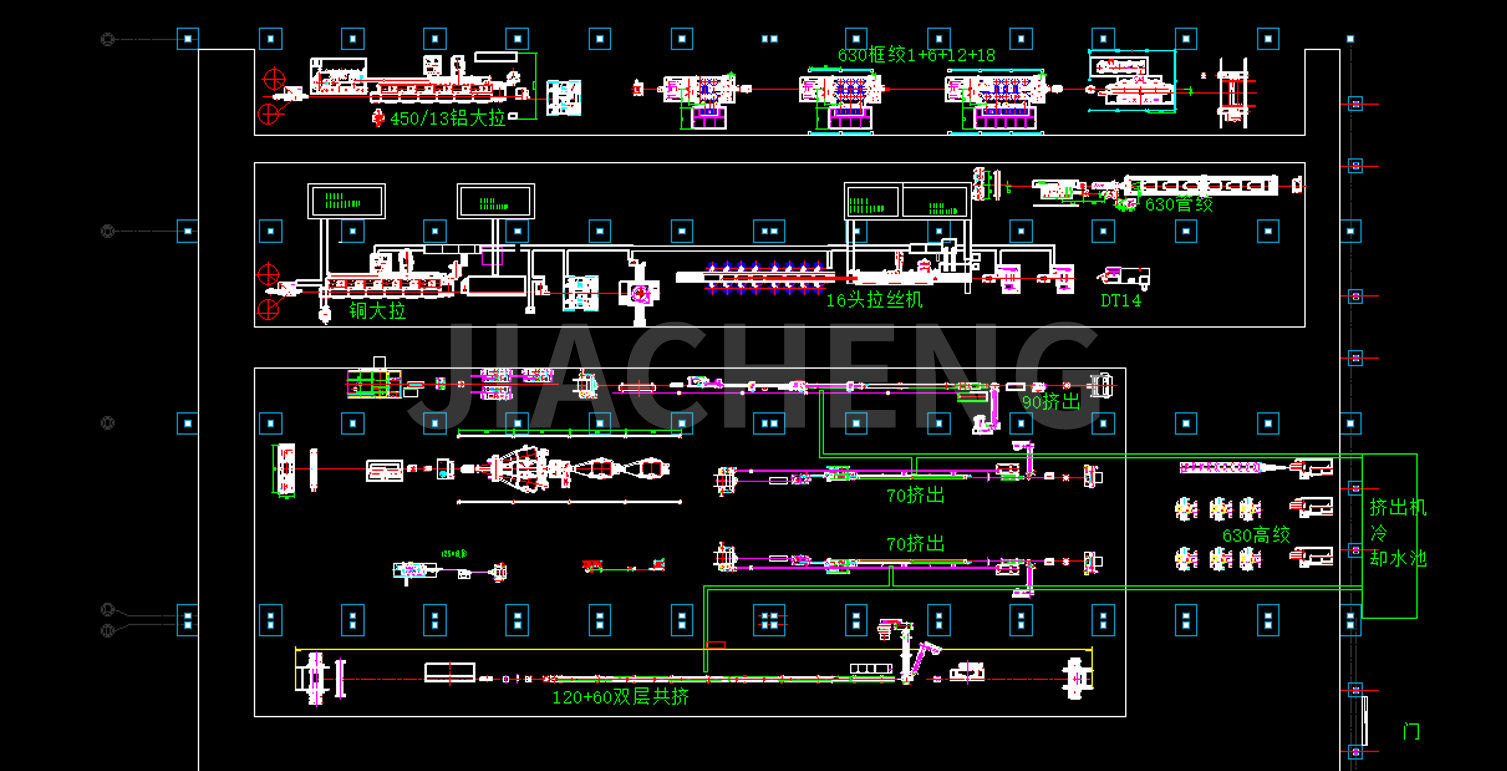

Asiakkaan tehtaan suunnittelupiirustukset:

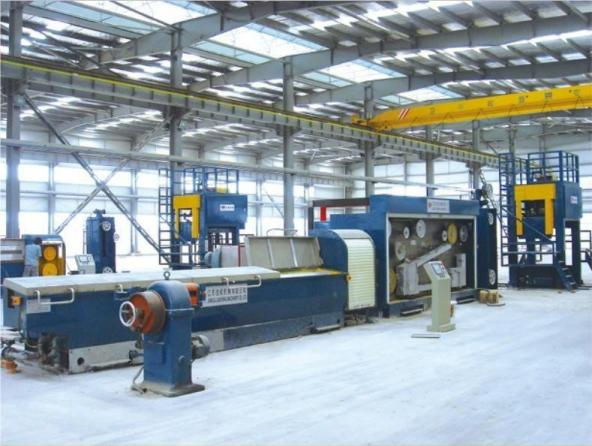

(1) LHT450/13 kuparitangon jakokone hehkutuksella
JCJX-LHT450/13 nopea kuparitangon murtokone vetää∮8mm tavallinen kuparitanko∮1.2-3.5mm pehmeäksi kuparilangaksi. Vetokannattimet on järjestetty linjaan, joka pystyy toimimaan jatkuvasti suurella vetonopeudella. Mekaaniset osat ja sähköinen ohjaus sopivat toisiinsa ja ovat helppokäyttöisiä, vaihda muotit ilman taukoa ja vaihtaa keloja automaattisesti. Tällä koneella on helppokäyttöisyys, korkea hyötysuhde ja hyvälaatuinen tuote.
| Koneen tyyppi | LHT450/13 | LHT450/11 | LHT450/9 |
| Suurin tuloläpimitta (mm) | φ8 | φ8 | φ8 |
| Poistoaukon halkaisija (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max. Kuolin nro. | 13 | 11 | 9 |
| Max. linjanopeus (m/s) | 25 | 22 | 20 |
| Kehon rakenne | Silitetty valettu |
| Vaihteiston tyyppi | Tarkoilla hiomakoneilla |
| Kiinnitä nopeusakselin halkaisija (mm) | Kiinnitä nopeusakselin halkaisija (mm) |
| Piirustus kaapista | φ450 |
| Päämoottorin teho (KW) | Päällystetty volframilla |
| Korjaa nopeuden vetomoottori (KW) | 280 |
| Voitelutyyppi | 75 |
| Voitelutyyppi | Upotus |
| Valinnaiset varusteet | 1. 450T jatkuva hehkutuslaite 2. Kaksinkertainen haravointi 3. Kela 4、WS-1000 sisäänotto |
| Online jatkuva hehkutuslaite |
| Koneen tyyppi | 450T | 450TB |
| Hehkutuslangan halkaisija. (mm) | Ø1,2-3,5 | Ø1,2-4,2 |
| Hehkutusjännite (V) | 0-60 | 0-60 |
| Hehkutusvirta (A) | 0-6000A (DC) | 0-5000A (AC) |
| Max. Hehkutusnopeus (m/s) | 25 |

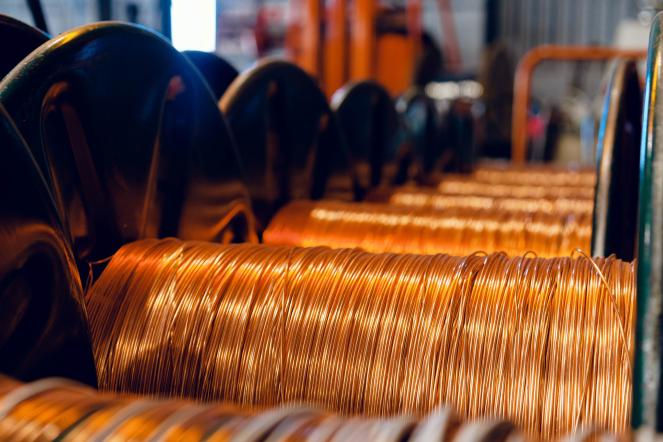

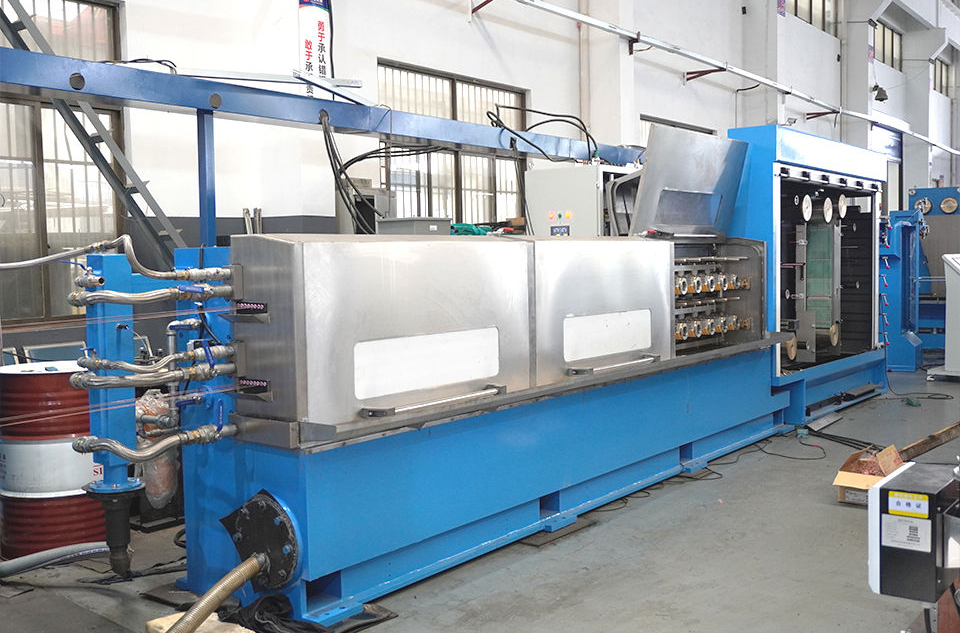

(2)JCJX-DT21/100.16 monilangallinen vetokone
Yksi monilankavetokoneen tärkeimmistä eduista on sen korkea tuottavuus. Vetämällä useita johtoja samanaikaisesti, kone lisää merkittävästi tehoa perinteisiin yksilangaisiin vetokoneisiin verrattuna. Monilankavetokoneet ovat monipuolisia ja pystyvät käsittelemään erilaisia metallitankoja ja lankakimppuja, mukaan lukien kupari, alumiini ja niiden seokset.
Lähtöhalkaisija: Tuota 0,15-0,5 mm hienoja johtoja
| Koneen tyyppi | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Piirustuslanka nro. | 4 johtoa | 16 johtoa | 20 johtoa |
| Max. Kuolin nro. | 18 | 24 | 24 |
| Max. Imuaukon halkaisija (mm) | Ø1,85 | Ø2.6 | Ø2.6 |
| Poistoaukon halkaisija (mm) | Ø0,25- Ø0,7 | Ø0,16- Ø0,4 | Ø0,16- Ø0,4 |
| Piirustus Kannen halkaisija (mm) | Ø120 | Ø100 | Ø100 |
| Max. Piirustusnopeus (m/s) | 25 | 30 | 30 |

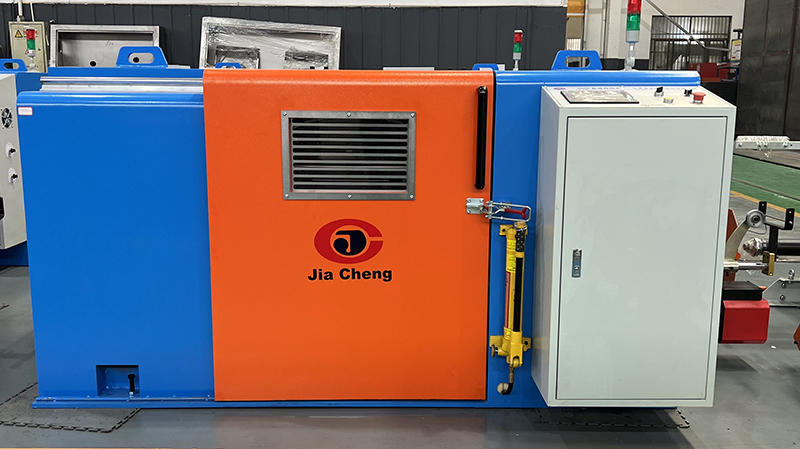

(3)JCJX-650P automaattinen kaksoiskiertokone
Se soveltuu kiertämään paljaaa kuparilankaa, tinapinnoitettua lankaa ja lakattua lankaa, joissa on yli 7 säiettä, magneettijarru, joka jarruttaa automaattisesti, kun lanka katkeaa, jännitys ottaa käyttöön magneettisen jauhekytkimen tyypin. (PLC-ohjauslähtö)
| Koneen tyyppi | JCJX-650P | JCJX-800P | JCJX-1000 |
| Käytä | 7 paljaan kuparilangan, tinattua lankaa, emaloitua lankaa niputtamiseen |
| Ohjaustyyppi | PLC HMI Invertteri ohjaus |
| Kiertymisosan pinta-ala (mm2) | 0,18-6,00 | 2.5-16.00 | 8.00-20.00 |
| Kuparilangan halkaisija (mm) | Φ0,18-Φ1,00 | Φ0,50-Φ1,20 | Φ0,72-Φ6,0 |
| Kiertoväli (mm) | 11.61-99.04 | 22.51-152.32 | 22,73-173,66 |
| Kääntymissuunta | S tai Z |
| Vastaanottojännite | Jännitystä ohjataan magneettikytkimellä |
| Suurin pääakselin nopeus (r/min) | 2000 | 1200 | 800 |
| Kulkutyyppi | Poikittaissuuntaa ja etäisyyttä voidaan säätää poikittaislaakerilla |
| Laakereiden voitelu | Ohutöljyvoitelu, kiertojäähdytys | Voitelunippa korkean lämpötilan öljyllä | Voitelunippa korkean lämpötilan öljyllä |
| Puolan lataus- ja purkutyyppi | Hydraulinen tyyppi |
| Max. Bobbin Dia. | Φ630 | Φ800 | Φ1000 |
| Automaattinen pysäytysyksikkö | Automaattinen pysäytys saavutettaessa asetuspituus ja johto katkennut sisältä ja ulkoa |
| Jarru | Magneettijarru |
| Moottorin teho (kw) | 7.5 | 11 | 22 |
| Pääakselin keskikorkeus (mm) | 850 | 900 | 1100 |

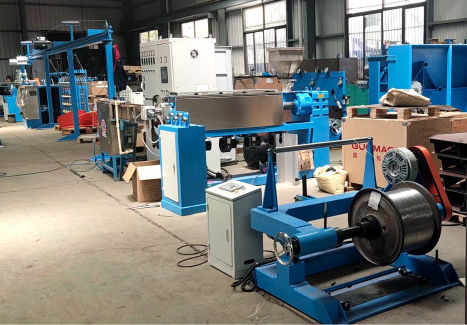

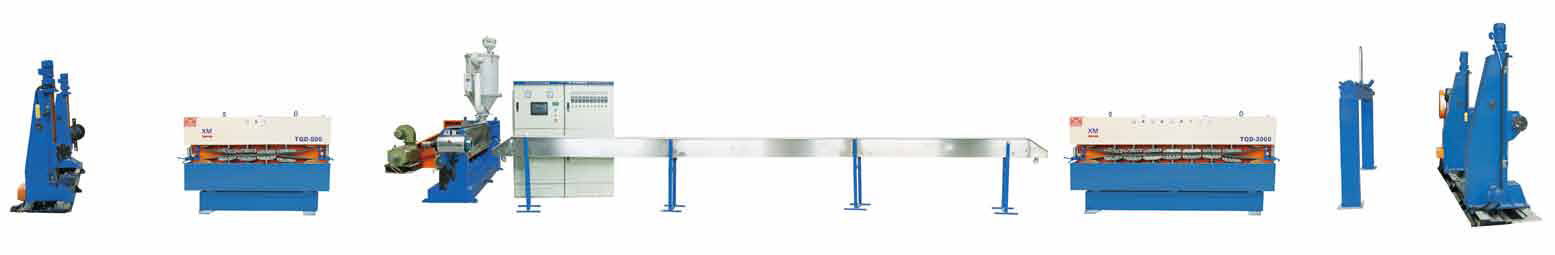

(4)JCJX-70 35 -ekstruuderikone
Ruuvin tarkka muotoilu, kestävä, ei limaa, ei ota pois kromia, vaihtaa väriä nopeasti, korkea kapasiteetti, korkea laatu, langan samankeskisyys on yli 90%, suurella tarkkuudella ±0,03. Kosketusnäytön PLC-ohjauksella, helppokäyttöinen, enemmän hommisointia.
1. Käyttö: sitä käytetään PVC-, LDPE-, NYLON-, TPU-kaapelin eristämiseen.
2. Tuotantolinja koostuu: maksu, pääkone, pääkaappi, kiinteä kouru, veto, otto.
3. Valinnaiset osat: toukka, kimalteleva kone, halkaisijatestauslasermittari, LSZH-ruuvi, portaalityyppinen nosto- ja poisto, päätyakselin tyyppinen vastaanotto ja takaisinmaksu.
| Kirjoita | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Ruuvin halkaisija (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Ruuvin L/D-suhde | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Suulakepuristuskapasiteetti (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Ekstruusiokapasiteetti (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Ekstruusiokapasiteetti (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Päämoottorin teho | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Kokonaisteho | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Viimeistelty halkaisija (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Maksupuolan koko (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Maksava teho | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7.5/11 |
| Nostoyksikön tyyppi | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Toukka | Capastan Toukka |
| Vetoyksikön teho | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akun pituus (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Vastaanottopuolan koko (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Vastaanottoteho | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Linjan nopeus (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Mitat (m) (P*L*K) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Paino (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 dollaria |

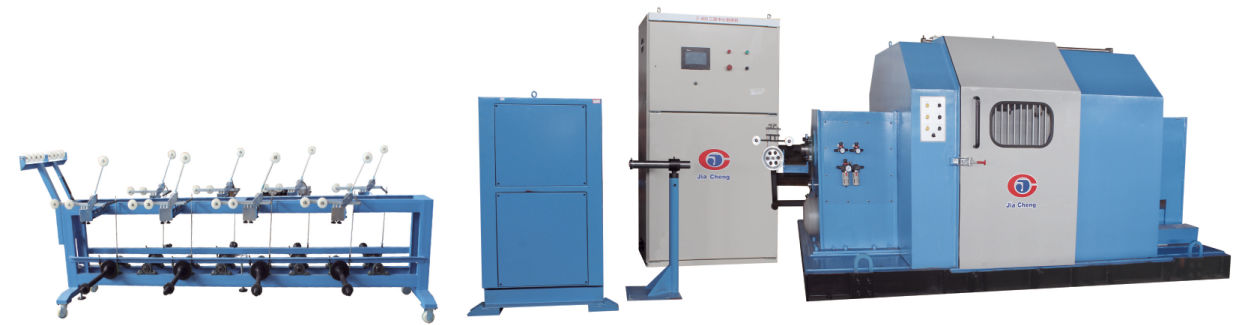

(5)JCJX-1000Cantilever Single Twist Machine
Se soveltuu kaikenlaisiin datakaapeleihin, tietoliikennekaapeleihin, erikoiskaapeleihin kierrettyihin, samaan aikaan valmiisiin keskikääreisiin ja sivukääreisiin.
| Malli | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Maksupuolan halkaisija (mm) | Φ400-Φ500-Φ630 |
| Vastaanottopuolan halkaisija (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Sovellettava johdon halkaisija (mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Päämoottorin teho (kw) | 11 | 15 | 15 | 20 |
| Max. asettelun halkaisija (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Kääntöväli (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Pyörimismäärä (r/min) | 1000 | 800 | 600 | 550 |
| Vastaanottojännite | Pneumaattinen jännitys |
| Ajotyyli | Portaaton säätö puolan pyörimisnopeuden ja edestakaisen liikkeen mukaan |
| Liikematka (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Kääntymissuunta | S tai Z Direction free designation |
| Käärimisen tyyppi | Keskilangan käärintä tai sivukääre |
(6) JCJX-90-ekstruuderikone
Sovellusalue: sovelleta PVC-eristetyn kaapelin tuotantoon, tarjoa suojavaippa 2-5-sydämiselle kaapelille ja 2 * 1,5 mm2 litteälle johdolle
| Kirjoita | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Ruuvin halkaisija (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Ruuvin L/D-suhde | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Suulakepuristuskapasiteetti (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Ekstruusiokapasiteetti (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Ekstruusiokapasiteetti (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Päämoottorin teho | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Kokonaisteho | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Viimeistelty halkaisija (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Maksupuolan koko (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Maksava teho | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7.5/11 |
| Nostoyksikön tyyppi | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Toukka | Capastan Toukka |
| Vetoyksikön teho | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akun pituus (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Vastaanottopuolan koko (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Vastaanottoteho | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Linjan nopeus (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Mitat (m) (P*L*K) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Paino (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 dollaria |
