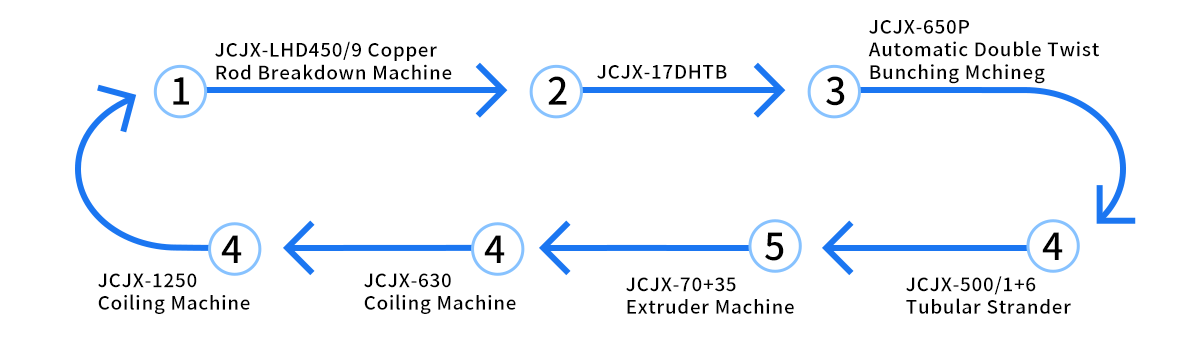

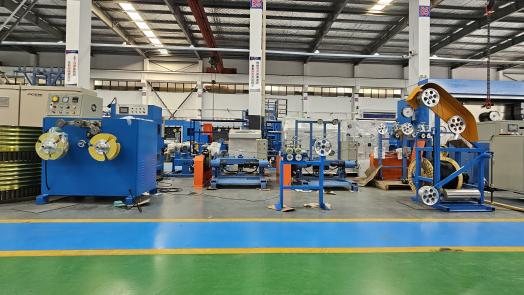

Tuotantolinjoja on yhteensä seitsemän seuraavan kuvan mukaisesti:
1. JCJX-LHD450/9 kuparitangon murtokone
2. JCJX-17DHTB
3. JCJX-650P automaattinen kaksoiskiertokone
4. JCJX-500/1 6 putkimainen Strander
5. JCJX-70 35 -ekstruuderikone
6. JCJX-630 kelauskone
7. JCJX-1250 kelauskone

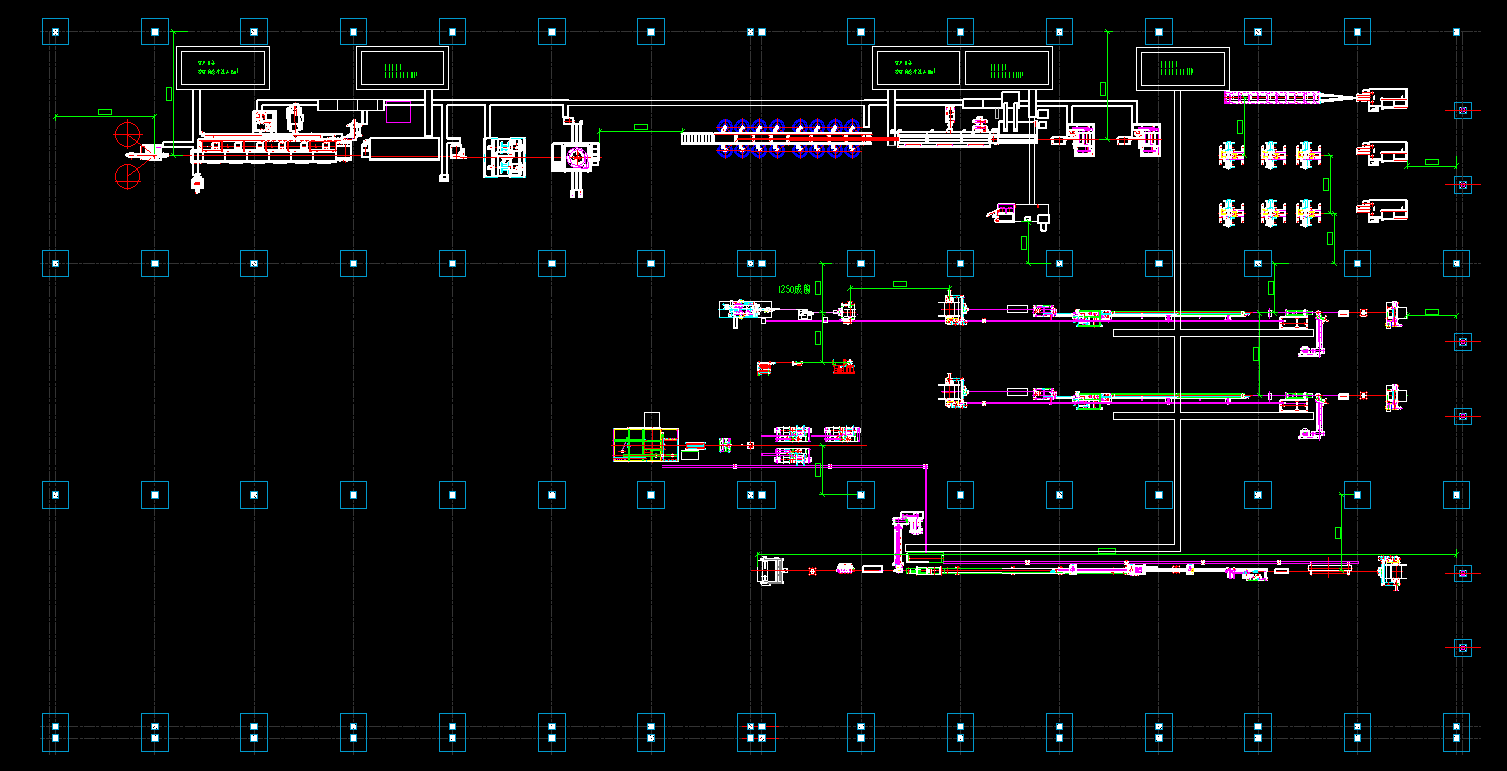

Asiakkaan tehtaan suunnittelupiirustukset

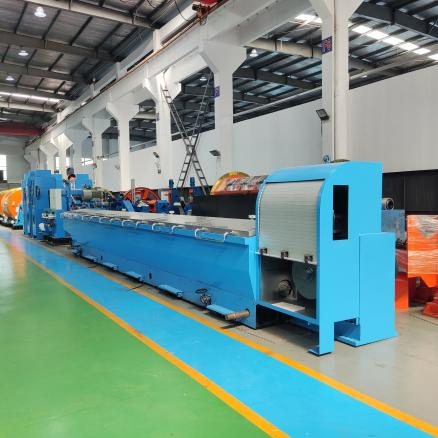

JCJX-LHD450/9
LHT450 Copper Rod Breakdown Machine on vetolaite, joka vetää kuparilankaa, jonka halkaisija on 8 mm - 1,2 mm - 4,0 mm. Siinä on rautavalettu vaihteistorunko, se toimii hiljaisesti ja pinta on päällystetty volframikarbidilla.
Suurin tulohalkaisija: Φ 8 mm
Lähtöhalkaisija: Φ 1,2 mm ~ Φ 4,0 mm, Φ 1,5 mm ~ Φ 4,0 mm, Φ 2,1 mm ~ Φ 4,0 mm.
| Koneen tyyppi | LHT450/13 | LHT450/11 | LHT450/9 |
| Suurin tuloläpimitta (mm) | φ8 | φ8 | φ8 |
| Poistoaukon halkaisija (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max. Kuolin nro. | 13 | 11 | 9 |
| Max. linjanopeus (m/s) | 25 | 22 | 20 |
| Kehon rakenne | Silitetty valettu |
| Vaihteiston tyyppi | Korkean tarkkuuden hiomakoneilla |
| Korjaa nopeussäädin Dia. (mm) | Korjaa nopeussäädin Dia. (mm) |
| Piirustus kaapista | φ450 |
| Päämoottorin teho (KW) | Päällystetty volframilla |
| Korjaa nopeuden vetomoottori (KW) | 280 |
| Voitelutyyppi | 75 |
| Voitelutyyppi | Upotus |
| Valinnaiset varusteet | 1. 450T jatkuva hehkutuslaite 2. Kaksinkertainen nosto 3. Kela 4、WS-1000 sisäänotto |

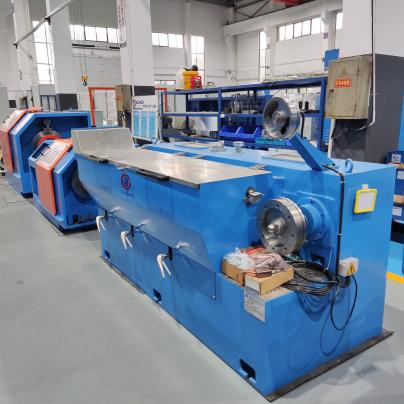

JCJX-17DHTB
Vetonopeus on nopeiden ja hitaiden langanvetokoneiden välillä. Se on varustettu jatkuvalla hehkutuslaitteella, joka voi suorittaa langalle online-lämpökäsittelyn vetoprosessin aikana poistaakseen työkarkaisun ja palauttaakseen metallin plastisuuden.
1. Kaksinkertainen invertteri automaattinen jännityksen ohjausjärjestelmä.
2. Unify 250 valurautainen päärunko, tarkkuuskoneet, ei iskuja.
3. Kulutuskestävällä volframilla käsitelty vetoketju.
4. Sopii jatkuvatoimiseen hehkuttimeen, akselilla ja ilman vastaanottokonetta sekä kelauskoneeseen.
| Koneen tyyppi | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| Max. Imuaukon halkaisija (mm) | Φ3.5 |
| Poistoaukon halkaisija (mm) | Φ0,65-2,80 | Φ1,2-2,8 | Φ0,4-1,6 | Φ0,4-1,2 |
| Max. Kuolin nro. | 13 | 9 | 17 | 17 |
| Max. Linjan nopeus (m/min) | 2000 | 1200 | 1800 | 1200 |
| Kehon rakenne | silitetty valettu | | | |
| Koneen luistosuhde | 20 % | 18 % | 20 % | 18 % |
| Vaihteiston tyyppi | 280 | 300 | 250 | 260 |
| Kiinteä nopeus Capstan Dia. (mm) | Korkean tarkkuuden hiomakoneilla | Ketjun mukaan |
| Vastaanottomoottorin teho (KW) | 11(15) | 11 |
| Voitelutyyppi | Täysi upotus | Suihketyyppi |
| Vastaanottopuolan koko (mm) | Φ500/Φ630 (reikä on Φ127mm) tai muutettu vaatimuksen mukaan |
| Valinnaiset varusteet | 1. Jatkuva hehkutuslaite 2. Kela |
| Online jatkuva hehkutuslaite |
| Kirjoita | 350T | 250T/B | 250T/A |
| Koneen rakenne | Vaakasuora | Pystysuora | Pystysuora |
| Hehkutuspyörän halkaisija (mm) | Φ350 | Φ250 | Φ250 |
| Hehkutuslangan halk. (mm) | Φ0,8-Φ2,8 | Φ0,6-Φ2,2 | Φ0,4-Φ1,6 |
| Hehkutussuojaustyyppi | Höyryä tai typpeä |
| Hehkutusjännite | 0-65 V (DC) | 0-60 V (DC) |
| Hehkutusvirta | 0-2500A(DC) | 0-(2000A,1500A,1200A)(DC) |

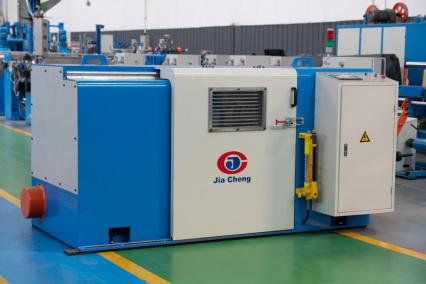

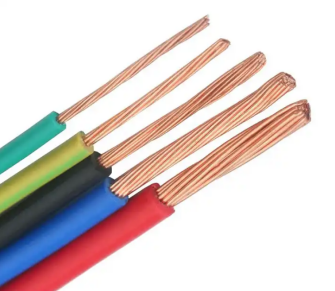

JCJX-650P automaattinen kaksoiskiertokone
Se on sovitettu kiertämään paljas kuparilankaa, tinapinnoitettua lankaa ja lakattua lankaa, jotka ovat yli 7 säiettä. Magneettijarru, joka jarruttaa automaattisesti, kun vaijeri katkeaa, ottaa käyttöön magneettisen jauhekytkimen tyypin. (PLC-ohjauslähtö).
1. Anturi ottaa käyttöön INOVANCE-brändin, laakerit ovat tuontimerkkejä.
2. Moottori ottaa käyttöön kansallisen ensiluokkaisen tuotemerkin
3. Pienjännite on-off, jarru hyväksyä huippuluokan tuotemerkin kotona ja ulkomailla.
| Koneen tyyppi | JCJX-300P | JCJX-500P | JCJX-500PB |
| Käytä | 7 paljaan kuparilangan, tinattua lankaa, emaloitua lankaa niputtamiseen |
| Ohjaustyyppi | PLC HMI Invertteri ohjaus |
| Kiertymisosan pinta-ala (mm2) | 0,035-0,45 | 0,05-2,50 | 0,05-4,00 |
| Kuparilangan halkaisija (mm) | Φ0,05-Φ0,25 | Φ0,10-Φ0,45 | Φ0,10-Φ0,52 |
| Kiertoväli (mm) | 2.00-17.17 | 6.30-50.40 | 6.30-80.5 |
| Kääntymissuunta | S tai Z |
| Vastaanottojännite | Jännitystä ohjataan magneettikytkimellä |
| Suurin pääakselin nopeus (r/min) | 3000 | 3000 | 2500 |
| Kulkutyyppi | Poikittaissuuntaa ja etäisyyttä voidaan säätää poikittaislaakerilla |
| Laakereiden voitelu | Voitelunippa korkean lämpötilan öljyllä | Ohutöljyvoitelu, kiertojäähdytys |
| Puolan lataus- ja purkutyyppi | Hydraulinen tyyppi |
| Max. Bobbin Dia. | Φ300 | Φ500 | Φ500 |
| Automaattinen pysäytysyksikkö | Automaattinen pysäytys saavutettaessa asetuspituus ja johto katkennut sisältä ja ulkoa |
| Jarru | Magneettijarru |
| Moottorin teho (kw) | 4 | 5.5 | 5.5 |
| Pääakselin keskikorkeus (mm) | 630 | 700 | 700 |

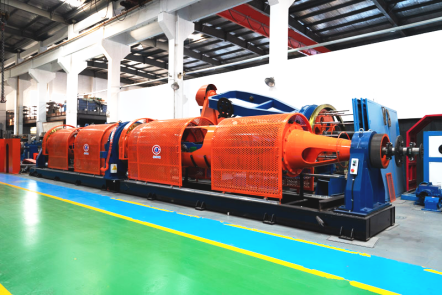

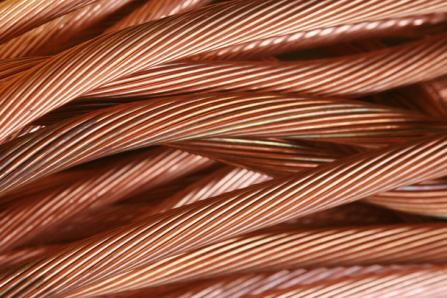

JCJX-500/1 6 putkimainen Strander
Koneella valmistetaan kuparisäikeistä lankaa, terässydämistä alumiinilankaa ja teräsköyttä. Sitä voidaan käyttää myös teräslangan ja eristetyn langan kerryttämiseen.
Eri mallien mukaan suurin kiertyvä ulkohalkaisija voidaan valita: 12 mm ja 15m Eri mallien mukaan kierreväli on 20-181, 20-331, 36-274
1. Käytä kätevää PLC HMI-invertteriohjausta.
2. Alhaiset kustannukset ja korkea hyötysuhde.
3. Suuri nopeus, suuri kapasiteetti.
4. Tätä konetta käytetään kuparisäikeisen langan, terässydämisen alumiinilangan ja teräsköyden valmistukseen. Sitä voidaan käyttää myös teräslangan ja eristetyn langan kerryttämiseen.
| Koneen tyyppi | 400 tyyppiä | 500 tyyppiä | 630 tyyppi |
| Yhden kuparilangan halkaisija | Ø1,0-2,5 mm | Ø 1,3-4,5 mm |
| Yhden teräslangan halkaisija | Ø1,5-3,0 | Ø1,3-3,5 mm |
| Yksittäisen alumiinilangan halkaisija | Ø1,5-4,0 mm | Ø1,8-5mm |
| Max kierreläpimitta. | 12mm | 15 mm |
| Pitch-alue | 20-181mm | 20-331 mm | 36-274mm |
| Putken pyörimisnopeus | 700 r/min | Suuri laakerityyppi 600r/min | Suuri laakerityyppi 500r/min |
| Tukipyörä 500r/min | Tukipyörä 350r/min |
| Vetopyörän halk | Ø800 400mm | Ø1250mm | Ø1250mm |
| Maksupuola nauhan sisällä | 400mm | 500mm | 630mm |
| Nostopuolan koko | PN800-1250mm | PN800-1600mm | PN1200-2000mm |

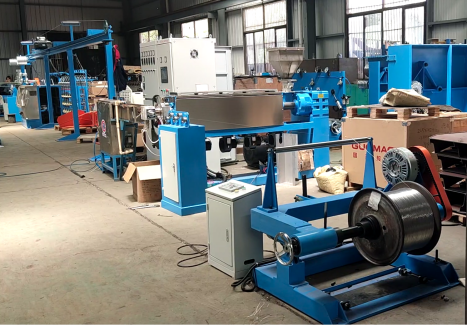

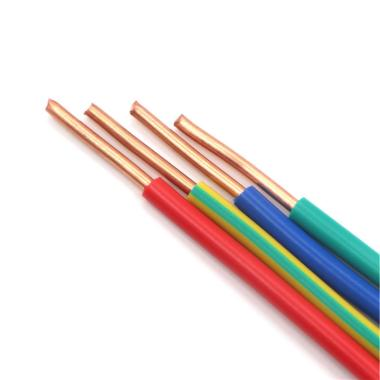

JCJX-70 35 ekstruuderikone
Ruuvin tarkka muotoilu, kestävä, ei limaa, ei ota pois kromia, vaihtaa väriä nopeasti, korkea kapasiteetti, korkea laatu, langan samankeskisyys on yli 90%, suurella tarkkuudella ±0,03. Kosketusnäytön PLC-ohjauksella, helppokäyttöinen, enemmän hommisointia.
1. Käyttö: sitä käytetään PVC-, LDPE-, NYLON-, TPU-kaapelin eristämiseen.
2. Tuotantolinja koostuu: maksu, pääkone, pääkaappi, kiinteä kouru, veto, otto.
3. Valinnaiset osat: toukka, kimalteleva kone, halkaisijatestauslasermittari, LSZH-ruuvi, portaalityyppinen nosto- ja poisto, päätyakselin tyyppinen vastaanotto ja takaisinmaksu.
| Kirjoita | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Ruuvin halkaisija (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Ruuvin L/D-suhde | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Ekstruusiokapasiteetti (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Ekstruusiokapasiteetti (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Ekstruusiokapasiteetti (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Päämoottorin teho | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Kokonaisteho | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Viimeistelty halkaisija (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Maksupuolan koko (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Maksava teho | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7.5/11 |
| Nostoyksikön tyyppi | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Toukka | Capastan Toukka |
| Vetoyksikön teho | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akun pituus (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Vastaanottopuolan koko (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Vastaanottoteho | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Linjan nopeus (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Mitat (m) (P*L*K) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Paino (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
JCJX-630/1250 kelauskone
Sitä käytetään pääasiassa pitkien lankojen tai kaapeleiden rullaamiseen keloiksi myöhemmän pakkaamisen, kuljetuksen ja käytön helpottamiseksi.
Ominaisuus:
1. Automaattinen jännitys voi ohjata maksuyksikköä, johdot on järjestetty oikein puolaan.;
2. Hyväksytään automaattinen maksusarja, maksulanka on kunnossa.
3. Korkea hyötysuhde, yleensä tuottaa 700 8 tunnissa, nosta kolmesti.
| Malli | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Sovellettava johtoalue | 0,5-6 mm2 | 10-70mm2 | 10-240mm2 |
| Jännitteen ylittäminen | automaattisesti |
| Päämoottorin nopeus | 0-600 r/min | 0-300 r/min | 0-300 r/min |
| Ladataan puolatyyppiä | Viputyyppinen | sähköinen tyyppi | sähköinen tyyppi |
| Palkkausmalli | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| Napauttamalla mallia | Ulkohalkaisija .≤320 mm Sisäläpimitta 120 mm Leveys 30-100mm | Ulkohalkaisija ≤ 600 mm Sisäläpimitta 200300mm Leveys 60-150mm 150-200mm | 50-250 |
| Tehoa | 2,2kw | 3kw | 4kw |
| Mittarin laskurin rakenne | Kirjoita of wheel pressure | Kaksoispyörätyyppi ilmanpaineella | Kaksoispyörä kirjoita ilmanpaineella |
| Induktiotyyppi/ Mittaustarkkuus | Pyörivä enkooderi/0,5 % | Pyörivä enkooderi/0,5 % | Pyörivä enkooderi/0,5 % |
