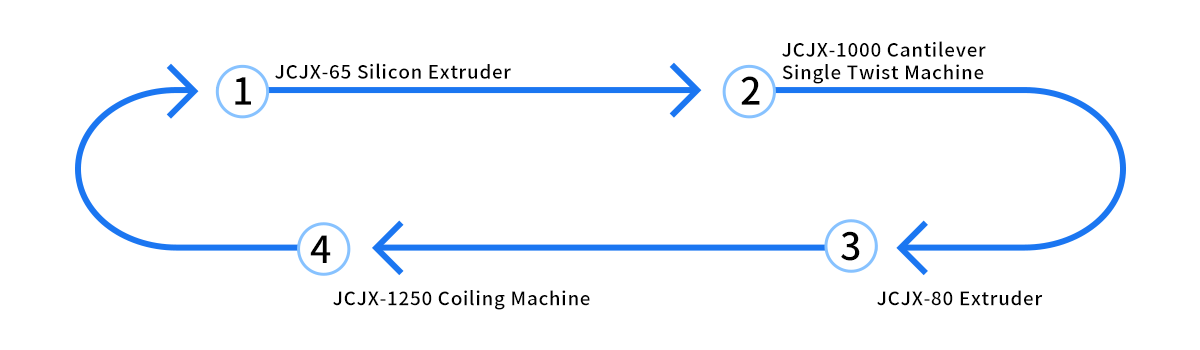

Tuotantolinjoja on yhteensä neljä, ja yksityiskohdat ovat seuraavat:
1. JCJX-65 silikoniekstruuderi Ydinlangan ekstruusio
2. JCJX-1000 uloke yksikäänteinen kone Ydinlangan kiertyminen
3. JCJX-80 ekstruuderi Vaipan ekstruusio
4. JCJX-1250 kelauskone Kelaaminen

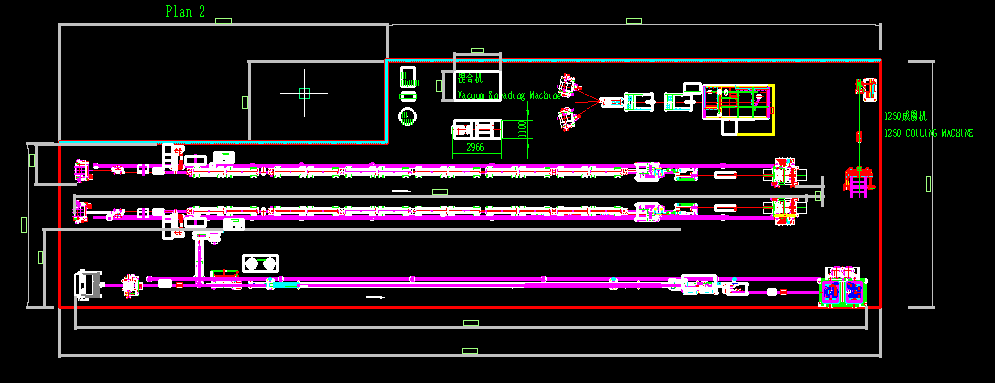

Asiakkaan tehtaan suunnittelupiirustukset
Jiangsu Jiacheng Technology Co., Ltd. on sitoutunut kaapelivalmistuslaitteiden teollisuuden kehittämiseen perustamisestaan vuonna 1990 lähtien. Olemme ammattimainen yritys, joka valmistaa erilaisia lankojen ja kaapelien valmistuslaitteita, kuten langanvetokoneita, kiertokoneita, ekstruudereita, kelaus- ja käärintäkoneita, lankakoneita, lankojen hehkutus- ja kaapelinvalmistuskoneita sekä muita niihin liittyviä koneita.

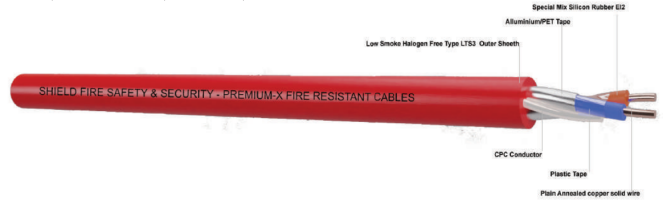

Yrityksemme pääsi äskettäin onnistuneesti yhteistyösopimukseen Yhdistyneissä arabiemiirikunnissa sijaitsevan asiakkaan kanssa ja toimitti täydellisen suunnitelman 2-johtimisen 1,5-2,5 neliömetrin palonkestävän kaapelin tuotantolinjan tuotannosta. Hyväksymisprosessin aikana asiakas tunnusti erittäin yrityksemme mekaanisen suorituskyvyn, laadun ja erilaiset myynnin jälkeiset palvelut ja odottaa jatkossa yhteistyötä Jiacheng Technologyn kanssa.

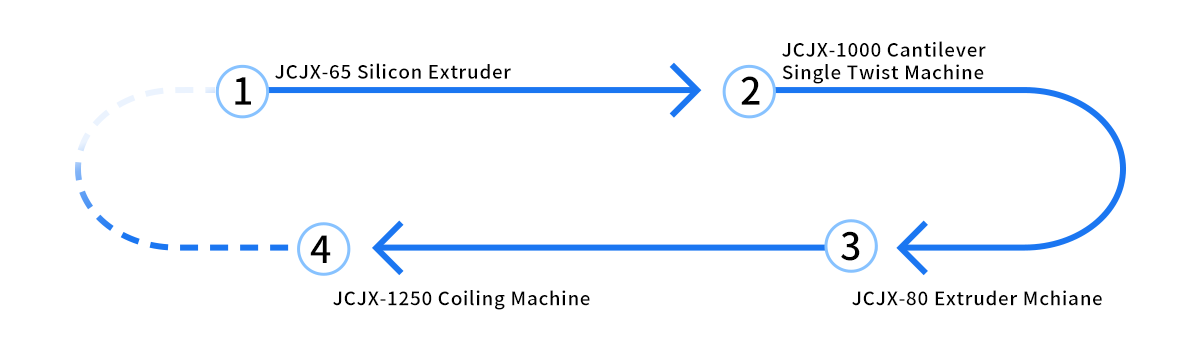

Tuotantolinjaprosessi:
Koko suunnittelusuunnitelma
JCJX-65 silikoniekstruuderi
Soveltuu kaikenlaisiin korkean lämpötilan silikonikumikaapeleihin ja korkean lämpötilan vaippoihin.
1. PLC-kosketusnäytön ohjaus, koko tuotantolinjan parametrien säätö ja valvonta.
2. Silikonikumista käytetty ruuvi ja piippu, ristipää ja suulakkeet sisäisen vulkanoinnin estämiseksi.
3. Silikonikumia käytetään välttäen säätämästä suutinpäätä, vesijäähdytysjärjestelmän automaattista ohjausta tai manuaalista ohjausta.
4. Tarkkuustestauksen palautejärjestelmä varmistaa tarkan langan halkaisijan kustannusten vähentämiseksi.
| Malli | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Pääkoneen teho (kw) | 11 | 22 | 37 | 45 |
| Ekstruusiokapasiteetti (kg/h) | 30 | 80 | 135 | 260 |
| Ruuvin halkaisija (mm) | φ45 | Φ70 | φ90 | φ120 |
| Ruuvin L/D-suhde | 12:1 | 14:1 | 14:1 | 14:1 |
| Maksupuolan koko (mm) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| Johdinkoot (mm) | φ0,2-3,0 | Φ1,5-6,0 | φ2,1-10 | φ5,0-15 |
| Valmiiden kaapelien koot (mm) | φ0,8-5,0 | Φ1,8-8,0 | φ3,0-12 | φ8,0-20 |
| Vulkanointisäiliön pituus (m) | 12 | 16 | 24 | 24 |
| Lämmitysteho | Osa 36kw | Osa 48kw | Osa 72kw | Osa 84kw |
| Vetomoottori (kw) | 2.2 | 4 | 7.5 | 11 |
| Tuotantonopeus (m/min) | 10-200 | 10-200 | 4-40 | 4-40 |
| Vastaanottopuolan koot (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |

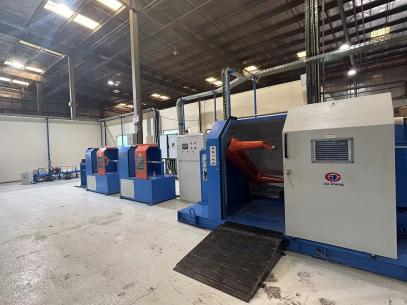

JCJX-1000 uloke yksikäänteinen kone
Sitä käytetään kaikenlaisiin kaapeleihin ja kääreisiin, ja sitä käytetään myös kaikenlaisiin pehmeisiin johtimiin ja tietokonekaapeleihin, kumikaapelin ohjauskaapeleihin, kuten KVVRP, KVVR, RVV, KVV.
1) Lisää vakautta, korkea tuotantotehokkuus, alhainen melu ja helppokäyttöisyys.
2) Se voi kiertää sekä kaapelia että kuparilankaa.
3) Kiertäminen ja kääriminen samaan aikaan.
| Malli | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Maksupuolan halkaisija (mm) | Φ400-Φ500-Φ630 |
| Vastaanottopuolan halkaisija (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Sovellettava johdon halkaisija (mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Päämoottorin teho (kw) | 11 | 15 | 15 | 20 |
| Max. asettelun halkaisija (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Kääntöväli (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Pyörimismäärä (r/min) | 1000 | 800 | 600 | 550 |
| Vastaanottojännite | Pneumaattinen jännitys |
| Ajotyyli | Portaaton säätö puolan pyörimisnopeuden ja edestakaisen liikkeen mukaan |
| Liikematka (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Kääntymissuunta | S- tai Z-suunta vapaa merkintä |
| Käärimisen tyyppi | Keskilangan käärintä tai sivukääre |
JCJX-80 ekstruuderi
Sitä käytetään johtojen ja kaapelien eristämiseen PVC:llä, LDPE:llä, NYLONilla, TPU:lla. Se voi olla myös laite, jossa on kolminkertainen koekstruusioristipää ja kaksikerroksinen.
1. Tuotantolinja koostuu: maksu, pääkone, pääkaappi, kiinteä kouru, siirrettävä kouru, akku, veto, otto, kipinätesteri.
2. Valinnaiset osat: aktiivinen maksu, esilämmitin, jauhekone, halkaisijatestauslasermittari, LSZH-ruuvi, yksi- ja kaksipuolainen vastaanotto-, kelaus- ja käärintäkone.
3. Ominaisuus: ruuvin tarkka muotoilu, kestävä, ei limaa, ei poista kromia, vaihda väriä nopeasti, korkea kapasiteetti, korkea laatu, langan samankeskisyys on yli 90% ， suurella tarkkuudella ±0,03. Kosketusnäytön PLC-ohjauksella, helppokäyttöinen, enemmän hommisointia.
| Kirjoita | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Ruuvin halkaisija (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Ruuvin L/D-suhde | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Ekstruusiokapasiteetti (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Ekstruusiokapasiteetti (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Ekstruusiokapasiteetti (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Päämoottorin teho | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Kokonaisteho | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Viimeistelty halkaisija (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Maksupuolan koko (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Maksava teho | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7.5/11 |
| Nostoyksikön tyyppi | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Toukka | Capastan Toukka |
| Vetoyksikön teho | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akun pituus (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Vastaanottopuolan koko (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Vastaanottoteho | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Linjan nopeus (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Mitat (m) (P*L*K) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Paino (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

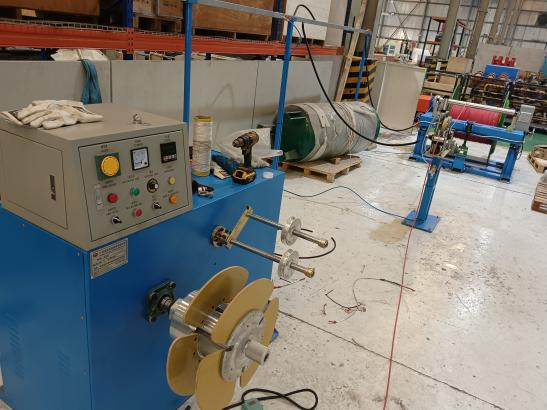

JCJX-1250 kelauskone
Sitä käytetään pääasiassa pitkien lankojen tai kaapeleiden rullaamiseen keloiksi myöhemmän pakkaamisen, kuljetuksen ja käytön helpottamiseksi.
Ominaisuus:
1. Automaattinen jännitys voi ohjata maksuyksikköä, johdot on järjestetty oikein puolaan.;
2. Hyväksytään automaattinen maksusarja, maksulanka on kunnossa.
3. Korkea hyötysuhde, yleensä tuottaa 700 8 tunnissa, nosta kolmesti.
| Malli | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Sovellettava johtoalue | 0,5-6 mm2 | 10-70mm2 | 10-240mm2 |
| Jännitteen ylittäminen | automaattisesti |
| Päämoottorin nopeus | 0-600 r/min | 0-300 r/min | 0-300 r/min |
| Ladataan puolatyyppiä | Viputyyppinen | sähköinen tyyppi | sähköinen tyyppi |
| Palkkausmalli | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| Napauttamalla mallia | Ulkohalkaisija .≤320 mm Sisäläpimitta 120 mm Leveys 30-100mm | Ulkohalkaisija ≤ 600 mm Sisäläpimitta 200300mm Leveys 60-150mm 150-200mm | 50-250 |
| Tehoa | 2,2kw | 3kw | 4kw |
| Mittarin laskurin rakenne | Kirjoita of wheel pressure | Kaksoispyörätyyppi ilmanpaineella | Kaksoispyörä kirjoita ilmanpaineella |
| Induktiotyyppi/ Mittaustarkkuus | Pyörivä enkooderi/0,5 % | Pyörivä enkooderi/0,5 % | Pyörivä enkooderi/0,5 % |
